產品介紹
HAP-系列程控型直流電源供應器是為了科研和工業部門針對電源自動化控制應用而專門研制的高性能直流電源供應器。本系列產品具有高準確性、高精確度、高穩定性等優良電子特性。本系列產品設計有完善的過電壓、過溫度保護線路，產品的可靠性更高。本系列產品可以通過面板鍵盤或者通過通訊接口由上位機編輯電壓、電流和時間參數，實現可程式自動測試。
產品特點
1、體積小、重量輕，標準19英寸安裝尺寸，適合工作臺面使用及機架安裝；
2、采用OLED顯示器，顯示更醒目、清晰；
3、鍵盤按鈕及數位旋鈕操作，使用方便；
4、可設置中英文菜單操作，可設置密碼保護；
5、內建10組可程式控制，每組99個步驟可程式編輯電壓、電流及時間輸出；
6、標準類比信號輸出和RS-232（RS-485）控制界面；
7、可設置過電壓保護和過電流保護功能和O.T.P 過溫度保護線路，保護功能完善可靠；
8、本產品設計有負載端電壓檢測端子，具有能夠準確讀取負載端電壓并進行精確控制的功能。

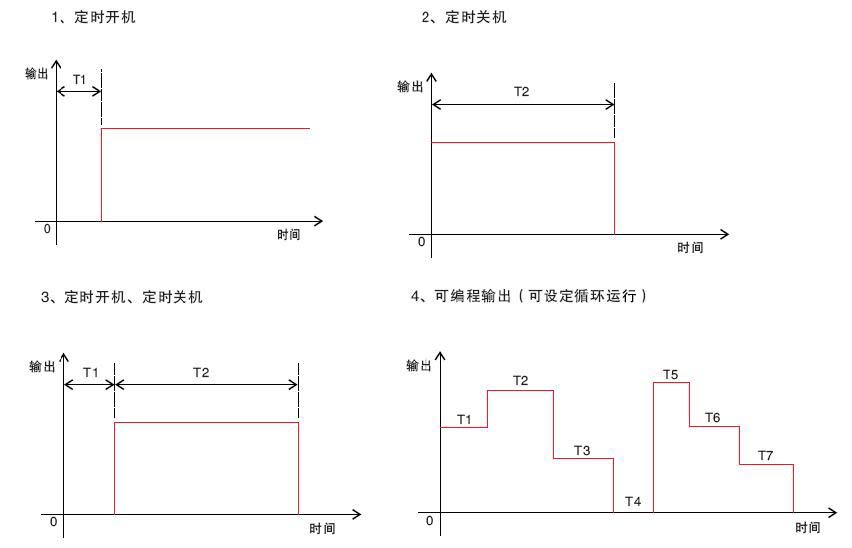

程序控制功能
技術參數表
|
項目 |
參數 |
|
交流輸入 |
單相220V±10%（6KW及以下） |
|
三相380V±10%（6KW及以上） |
|
|
50Hz/60Hz |
|
|
輸出電壓 |
0-額定值（見規格表） |
|
輸出電流 |
0-額定值（見規格表） |
|
輸出功率 |
見規格表 |
|
電源穩定率 |
≦0.3%+10mV |
|
負載穩定率 |
≦0.5%+30mV |
|
紋波 |
≤0.5%+10mV（rms） |
|
電壓值顯示 |
4位數字表 精度 ：±1% +1個字（10%-100%額定值） |
|
顯示格式 0.000V-9.999V；0.00V-99.99V；0.0V-999.9V |
|
|
電流值顯示 |
4位數字表 精度 ：±1% +1個字 （10%-100%額定值） |
|
顯示格式 0.000A-9.999A；0.00A-99.99A；0.0A-999.9A |
|
|
菜單顯示 |
64×128點陣OLED顯示器 |
|
輸出過壓保護 |
菜單設置O.V.P保護，保護值可任意設置，保護后關閉輸出 |
|
輸出過流保護 |
菜單設置O.T. P保護，保護值可任意設置，保護后關閉輸出 |
|
過溫度保護 |
內置O.T.P保護，保護值為85℃±5%（散熱器溫度），保護后關閉輸出 |
|
電壓設定 |
菜單設置，鍵盤或編碼器旋鈕輸入 |
|
電流設定 |
菜單設置，鍵盤或編碼器旋鈕輸入 |
|
狀態存儲器容量 |
10組可程式控制，每組99個步驟可程式編輯電壓、電流及時間輸出 |
|
控制接口 |
標準類比信號輸出RS-232（RS-485）控制接口 |
|
輸出極性 |
輸出正(＋)、負(－)可以任意接地 |
|
散熱方式 |
強制風冷 |
|
操作環境 |
室內使用設計，溫度： 0℃～40℃；濕度：10％～85％ RH |
|
儲存環境 |
溫度：-20℃～70℃；濕度：10％～90％ RH |
|
說明：所有值都為典型值，因此在不同負載或其它情況下會超過此數值。精確度是在負載端電壓檢測狀態進行測量的，在溫度誤差和元件老化情況下，實際值與額定值間可能出現偏差。 |
|
產品規格 （注：更大功率產品及特殊要求產品可提供免費定制服務?。?/strong>
|
規格型號 |
輸出 |
規格型號 |
輸出 |
||||
|
電壓 |
電流 |
功率 |
電壓 |
電流 |
功率 |
||
|

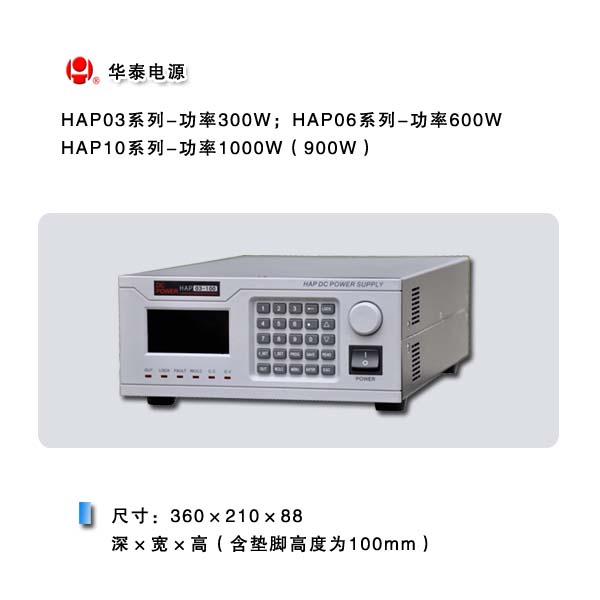

HAP03系列（300W）-產品外觀 |
HAP06系列（600W）-產品外觀 |
||||||
|
HAP03-15 |
15V |
20A |
300W |
HAP06-15 |
15V |
40A |
600W |
|
HAP03-30 |
30V |
10A |
300W |
HAP06-30 |
30V |
20A |
600W |
|
HAP03-50 |
50V |
6A |
300W |
HAP06-50 |
50V |
12A |
600W |
|
HAP03-60 |
60V |
5A |
300W |
HAP06-60 |
60V |
10A |
600W |
|
HAP03-100 |
100V |
3A |
300W |
HAP06-100 |
100V |
6A |
600W |
|
HAP03-150 |
150V |
2A |
300W |
HAP06-300 |
300V |
2A |
600W |
|
HAP03-300 |
300V |
1A |
300W |
HAP06-600 |
600V |
1A |
600W |
|
HAP10系列（1000W、900W）-產品外觀 |

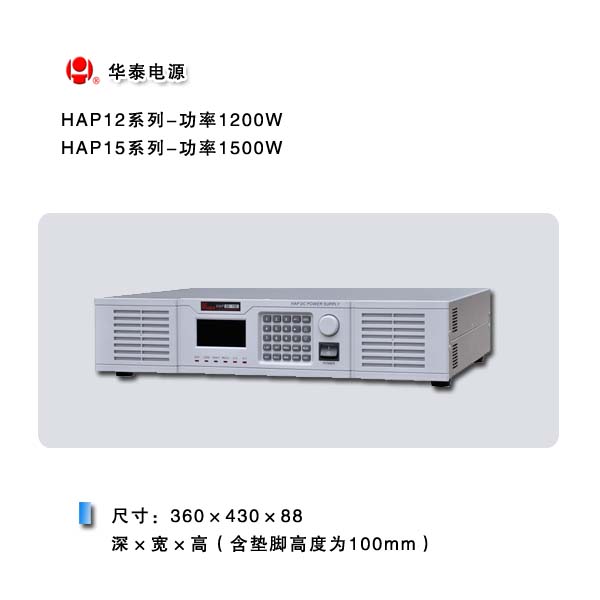

HAP12系列（1200W）-產品外觀 |
||||||
|
HAP10-15 |
15V |
60A |
900W |
HAP12-15 |
15V |
80A |
1200W |
|
HAP10-30 |
30V |
30A |
900W |
HAP12-30 |
30V |
40A |
1200W |
|
HAP10-50 |
50V |
20A |
1000W |
HAP12-60 |
60V |
20A |
1200W |
|
HAP10-100 |
100V |
10A |
1000W |
HAP12-600 |
600V |
2A |
1200W |
|
HAP10-150 |
150V |
6A |
900W |
|
|||
|
HAP10-300 |
300V |
3A |
900W |
||||
|
HAP15系列（1500W）-產品外觀 |

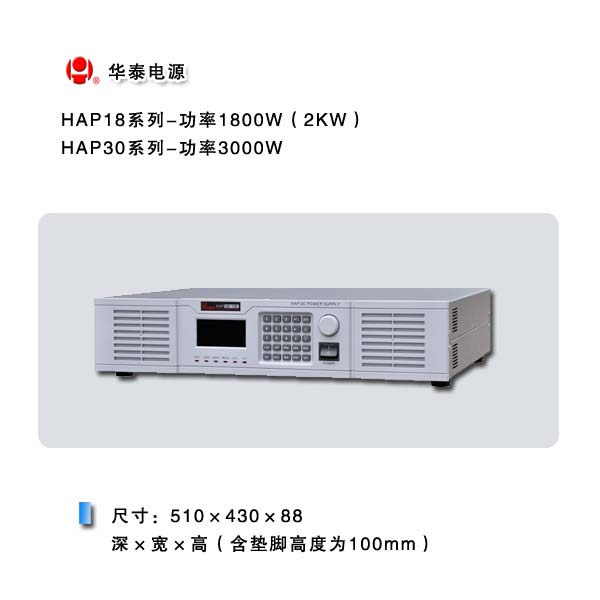

HAP18系列（1800W、2000W）-產品外觀 |
||||||
|
HAP15-15 |
15V |
100A |
1500W |
HAP18-15 |
15V |
120A |
1800W |
|
HAP15-30 |
30V |
50A |
1500W |
HAP18-30 |
30V |
60A |
1800W |
|
HAP15-50 |
50V |
30A |
1500W |
HAP20-50 |
50V |
40A |
2000W |
|
HAP15-100 |
100V |
15A |
1500W |
HAP18-60 |
60V |
30A |
1800W |
|
HAP15-150 |
150V |
10A |
1500W |
HAP20-100 |
100V |
20A |
2000W |
|
HAP15-300 |
300V |
5A |
1500W |
HAP18-300 |
300V |
6A |
1800W |
|
|
HAP18-600 |
600V |
3A |
1800W |
|||
|
HAP30系列（3000W）-產品外觀 |

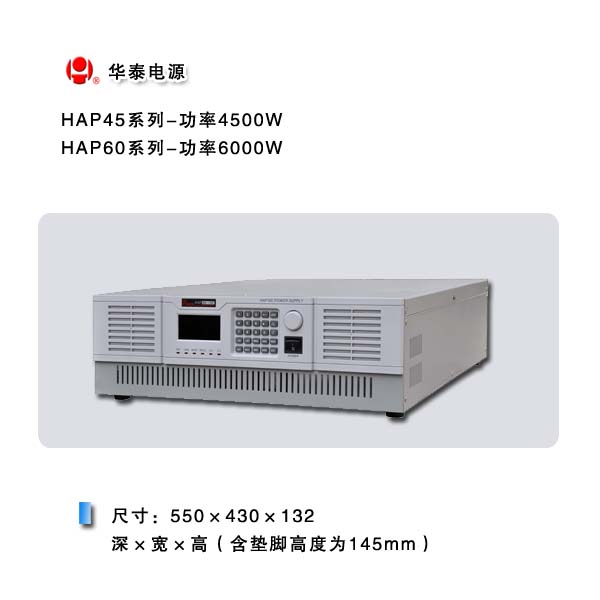

HAP45系列（4500W）-產品外觀 |
||||||
|
HAP30-15 |
15V |
200A |
3000W |
HAP45-15 |
15V |
300A |
4500W |
|
HAP30-30 |
30V |
100A |
3000W |
HAP45-30 |
30V |
150A |
4500W |
|
HAP30-50 |
50V |
60A |
3000W |
HAP45-50 |
50V |
90A |
4500W |
|
HAP30-60 |
60V |
50A |
3000W |
HAP45-60 |
60V |
75A |
4500W |
|
HAP30-100 |
100V |
30A |
3000W |
HAP45-100 |
100V |
45A |
4500W |
|
HAP30-150 |
150V |
20A |
3000W |
HAP45-150 |
150V |
30A |
4500W |
|
HAP30-300 |
300V |
10A |
3000W |
HAP45-300 |
300V |
15A |
4500W |
|
HAP30-600 |
600V |
5A |
3000W |
|
|||
|
HAP60系列（6000W）-產品外觀 |

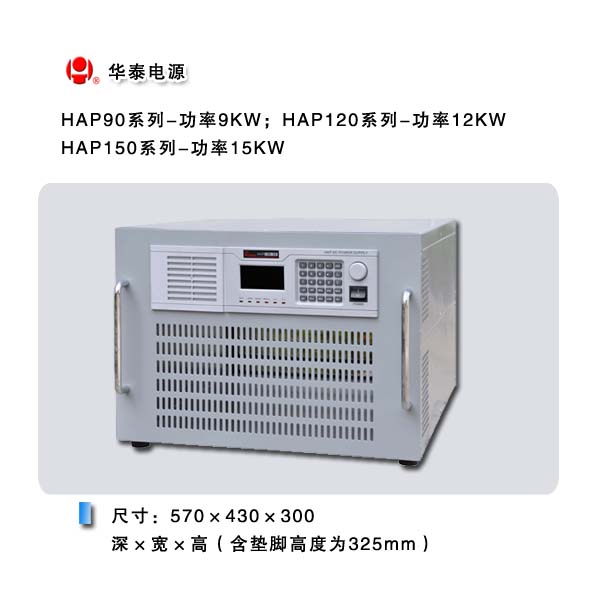

HAP90系列（9000W）-產品外觀 |
||||||
|
HAP60-15 |
15V |
400A |
6000W |
HAP90-15 |
15V |
600A |
9000W |
|
HAP60-30 |
30V |
200A |
6000W |
HAP90-30 |
30V |
300A |
9000W |
|
HAP60-50 |
50V |
120A |
6000W |
HAP90-50 |
50V |
180A |
9000W |
|
HAP60-60 |
60V |
100A |
6000W |
HAP90-60 |
60V |
150A |
9000W |
|
HAP60-100 |
100V |
60A |
6000W |
HAP90-100 |
100V |
90A |
9000W |
|
HAP60-150 |
150V |
40A |
6000W |
HAP90-150 |
150V |
60A |
9000W |
|
HAP60-300 |
300V |
20A |
6000W |
HAP90-300 |
300V |
30A |
9000W |
|
HAP60-600 |
600V |
10A |
6000W |
HAP90-600 |
600V |
15A |
9000W |
|
HAP120系列（12KW）-產品外觀 |
HAP150系列（15KW）-產品外觀 |
||||||
|
HAP120-15 |
15V |
800A |
12KW |
HAP150-15 |
15V |
1000A |
15KW |
|
HAP120-30 |
30V |
400A |
12KW |
HAP150-30 |
30V |
500A |
15KW |
|
HAP120-50 |
50V |
240A |
12KW |
HAP150-50 |
50V |
300A |
15KW |
|
HAP120-60 |
60V |
200A |
12KW |
HAP150-60 |
60V |
250A |
15KW |
|
HAP120-100 |
100V |
120A |
12KW |
HAP150-100 |
100V |
150A |
15KW |
|
HAP120-150 |
150V |
80A |
12KW |
HAP150-150 |
150V |
100A |
15KW |
|
HAP120-300 |
300V |
40A |
12KW |
HAP150-300 |
300V |
50A |
15KW |
|
HAP120-600 |
600V |
20A |
12KW |
HAP150-600 |
600V |
25A |
15KW |
|

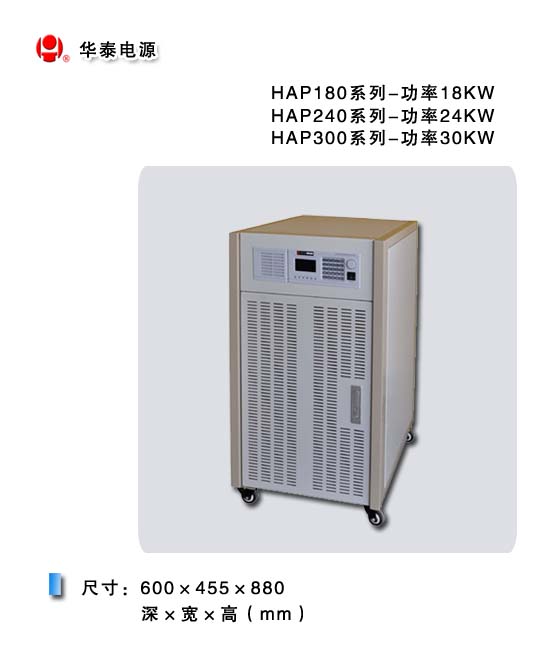

HAP180系列（18KW）-產品外觀 |
HAP240系列（24KW）-產品外觀 |
||||||
|
HAP180-15 |
15V |
1200A |
|
HAP240-15 |
15V |
1600A |
24KW |
|
HAP180-30 |
30V |
600A |
18KW |
HAP240-30 |
30V |
800A |
24KW |
|
HAP180-50 |
50V |
360A |
18KW |
HAP240-50 |
50V |
480A |
24KW |
|
HAP180-60 |
60V |
300A |
18KW |
HAP240-60 |
60V |
400A |
24KW |
|
HAP180-100 |
100V |
180A |
18KW |
HAP240-100 |
100V |
240A |
24KW |
|
HAP180-150 |
150V |
120A |
18KW |
HAP240-150 |
150V |
160A |
24KW |
|
HAP180-300 |
300V |
60A |
18KW |
HAP240-300 |
300V |
80A |
24KW |
|
HAP180-600 |
600V |
30A |
18KW |
HAP240-600 |
600V |
40A |
24KW |
|
HAP300系列（30KW）-產品外觀 |

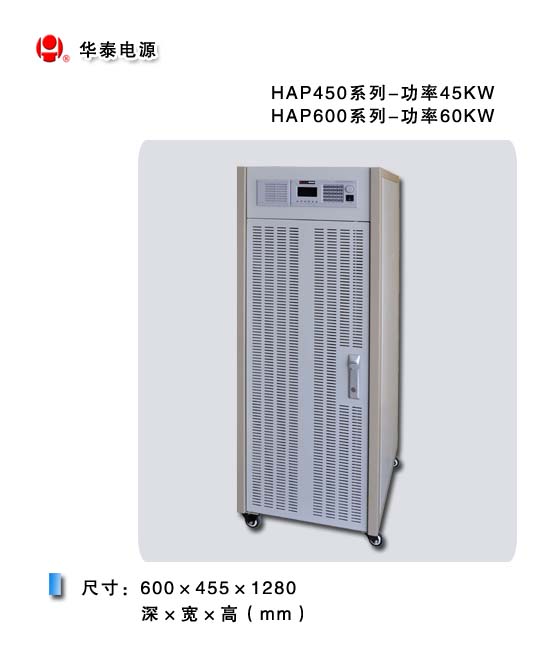

HAP450系列（45KW）-產品外觀 |
||||||
|
HAP300-15 |
15V |
2000A |
30KW |
HAP450-15 |
15V |
3000A |
45KW |
|
HAP300-30 |
30V |
1000A |
30KW |
HAP450-30 |
30V |
1500A |
45KW |
|
HAP300-50 |
50V |
600A |
30KW |
HAP450-50 |
50V |
900A |
45KW |
|
HAP300-60 |
60V |
500A |
30KW |
HAP450-60 |
60V |
750A |
45KW |
|
HAP300-100 |
100V |
300A |
30KW |
HAP450-100 |
100V |
450A |
45KW |
|
HAP300-150 |
150V |
200A |
30KW |
HAP450-150 |
150V |
300A |
45KW |
|
HAP300-300 |
300V |
100A |
30KW |
HAP450-300 |
300V |
150A |
45KW |
|
HAP300-600 |
600V |
50A |
30KW |
HAP450-600 |
600V |
75A |
45KW |
|
HAP600系列（60KW）-產品外觀 |
HAP900系列（90KW）-產品外觀 |
||||||
|
HAP600-15 |
15V |
4000A |
60KW |
HAP900-15 |
15V |
6000A |
90KW |
|
HAP600-30 |
30V |
2000A |
60KW |
HAP900-30 |
30V |
3000A |
90KW |
|
HAP600-50 |
50V |
1200A |
60KW |
HAP900-50 |
50V |
1800A |
90KW |
|
HAP600-60 |
60V |
1000A |
60KW |
HAP900-60 |
60V |
1500A |
90KW |
|
HAP600-100 |
100V |
600A |
60KW |
HAP900-100 |
100V |
900A |
90KW |
|
HAP600-150 |
150V |
400A |
60KW |
HAP900-150 |
150V |
600A |
90KW |
|
HAP600-300 |
300V |
200A |
60KW |
HAP900-300 |
300V |
300A |
90KW |
|
HAP600-600 |
600V |
100A |
60KW |
HAP900-600 |
600V |
150A |
90KW |
|

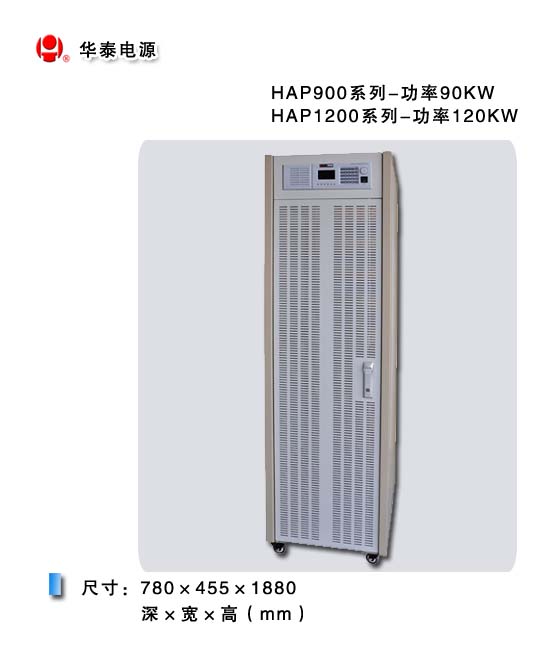

HAP1200系列（120KW）-產品外觀 |
|||||||
|
HAP1200-15 |
15V |
4000A |
120KW |
HAP1200-100 |
100V |
600A |
120KW |
|
HAP1200-30 |
30V |
2000A |
120KW |
HAP1200-150 |
150V |
400A |
120KW |
|
HAP1200-50 |
50V |
1200A |
120KW |
HAP1200-300 |
300V |
200A |
120KW |
|
HAP1200-60 |
60V |
1000A |
120KW |
HAP1200-600 |
600V |
100A |
120KW |
